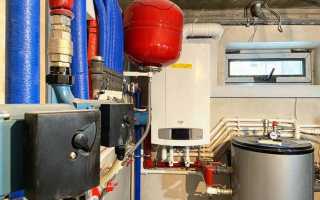

Какое давление воды в системе отопления частного или многоквартирного дома должно быть?

Открытая и закрытая системы отопления – в чем особенности

Автономные отопительные системы, которые используют в частных домах бывают двух типов:

• открытые, когда через расширительный бачок она сообщается с атмосферой, и вода циркулирует благодаря естественной конвекции: нагреваясь, поднимается, остывая, опускается,
• закрытые, когда система изолирована от атмосферы, и воду внутри нее толкает специальный насос.

Чтобы открытая система работала нормально, котел устанавливают в максимально низкой точке, а расширительный бачок – в верхней. Диаметр труб на выходе из котла – шире, при входе – уже. Эта система подходит для небольших, одноэтажных домов.

Чаще применяют второй вариант. Давление в закрытых системах в небольших домах также должно оставаться в пределах 1,5-2 атмосфер, этого достаточно, если контур не слишком протяженный и не оснащен огромным количеством радиаторов. При высокой этажности или большом количестве комнат в доме возможна установка дополнительного насоса.

Стандарт 1.5-2 бара

До 2 этажей 1,5-2 бара

Более — до 4 атмосфер.

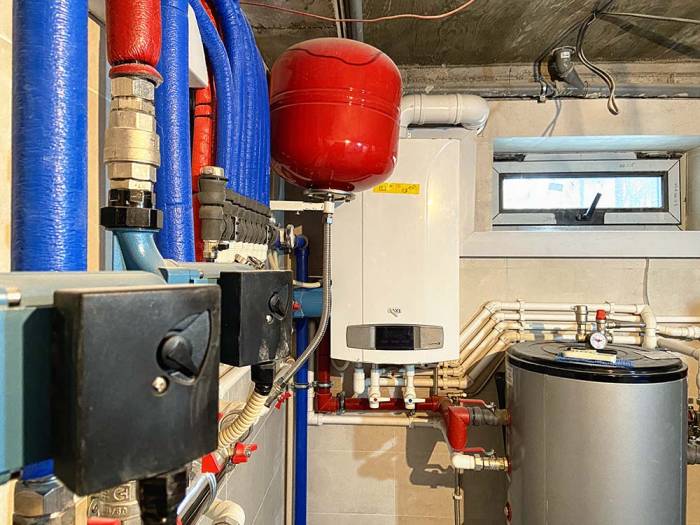

Газовые системы отопления, одна из надёжных систем теплоснабжения, используемая в современном мире и частных домах. Многие люди, перед тем, как планируют построение дома, заранее ищут местность с газицифированным ресурсом. Газовые системы отопления- наиболее автоматизированные и лёгкие в монтаже, а также в долгосрочности использования.

Принцип работы — газ, как носитель, который не подвергается замерзания и не требует слива в канализацию.

Отопительный системы на газу, имеют большой выбор на рынке, как со стороны генераторов теплоотдачи и со стороны системы.

Стандартный показатель уровня давления в баке- это 1.5 бар, стоит учитывать индивидуальный паспорт каждого производителя. У разных заводов свои инструкции и применение.

В небольших помещениях до 200 метров, давление в баке составляет 0.7-1 бар и достигает уровня 2 бар в индивидуальных случаях.

Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.

Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.

У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:

1. 5 этажей и выше. 2-4 атмосферы.
2. 6 и до 10 этаже. 5-7 атмосфер.

Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.

Повышение давления в закрытых системах отопления

Причины повышения давления из-за образования воздушной пробки в системе закрытого типа:

• Быстрое заполнение системы водой при пуске;
• Контур заполняется с верхней точки;
• После ремонта радиаторов отопления забыли спустить воздух через краны Маевского;
• Неисправности автоматических воздухоотводчиков и кранов Маевского;
• Разболтанная крыльчатка циркуляционного насоса, через которую может подсасываться воздух.

Заполнять водяной контур нужно с нижней точки при открытых кранах стравливания воздуха. Заполнять нужно медленно, до тех пор, пока с воздухоотводчика в самой верхней точке контура не польется вода. Перед заполнением контура можно обмазать все воздухоспускные элементы мыльной пеной, так проверяется их работоспособность. Если насос подсасывает воздух, то под ним наверняка обнаружится протечка.

Давление в системе отопления многоэтажного дома

Отопление многоэтажного дома должно работать бесперебойно и качественно, иначе множество жильцов окажется в сложных условиях. Одним из важнейших факторов является давление в системе отопления и поддержание его в стабильном состоянии на протяжении холодного времени года. От стабильности нормативного давления зависит эффективность отопления и сохранность отопительных приборов многоэтажного или частного дома.

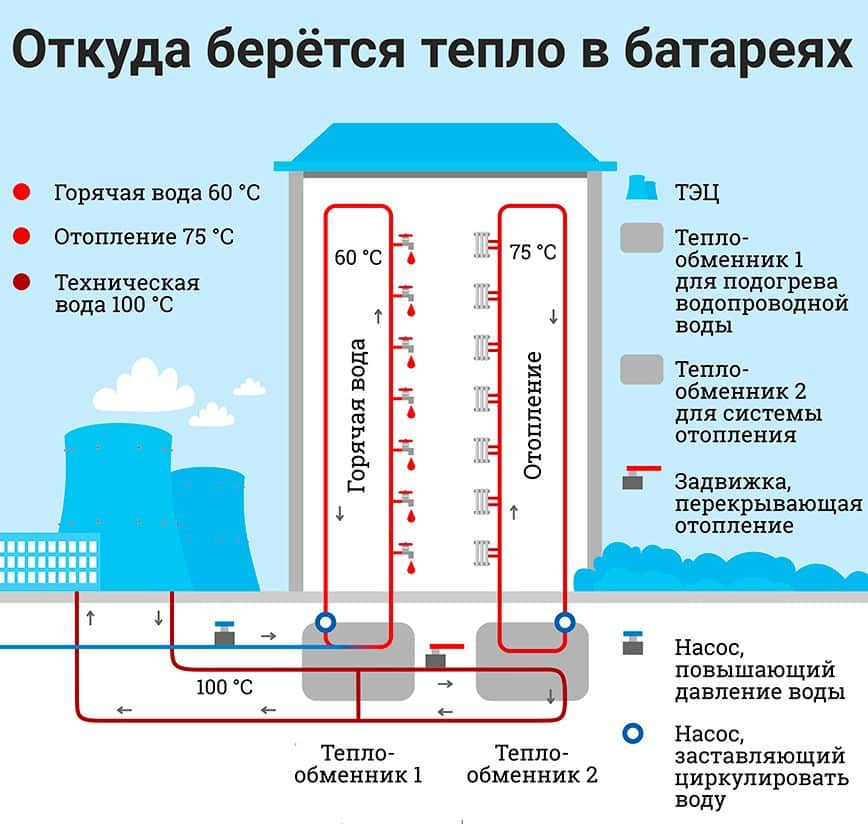

Схема отопления многоэтажного дома

В зависимости от процессов, происходящих в отопительной системе, существуют различные виды давления:

1. Статическое. Оно определяет физическое воздействие теплоносителя, находящегося в состоянии покоя, на систему отопления. Статическое давление зависит от высоты водяного столба, т. е. от высоты отапливаемого дома.
2. Рабочее. Соединяет статическое и динамическое давление, которое возникает при работе насоса. Нормативные параметры рабочего давления должны сохраняться на протяжении всего отопительного периода.
3. Испытательное. Значительно превышает рабочее давление, и тем более статическое. Создается оно принудительно во время запуска системы. С его помощью определяются слабые места, протечки и трещины в теплопроводе.

В многоэтажных домах наиболее часто используются две схемы.

Однотрубная

В такой системе теплоноситель с помощью циркуляционного насоса подается по одной трубе. Теплоноситель проходит через нагревательные приборы всех этажей. Недостатком такой системы является то, что в случае завоздушенности или поломки одного из радиаторов, перестает функционировать вся система дома. Чтобы устранить эту проблему устраивается байпас перед отопительным прибором между трубой подачи и выхода, а в местах присоединения батареи к трубопроводу монтируются запорные краны. В такой системе в случае поломки радиатора можно кранами перекрыть ему подачу теплоносителя и выполнять ремонт или замену прибора. Теплоноситель через байпас пойдет дальше по системе.

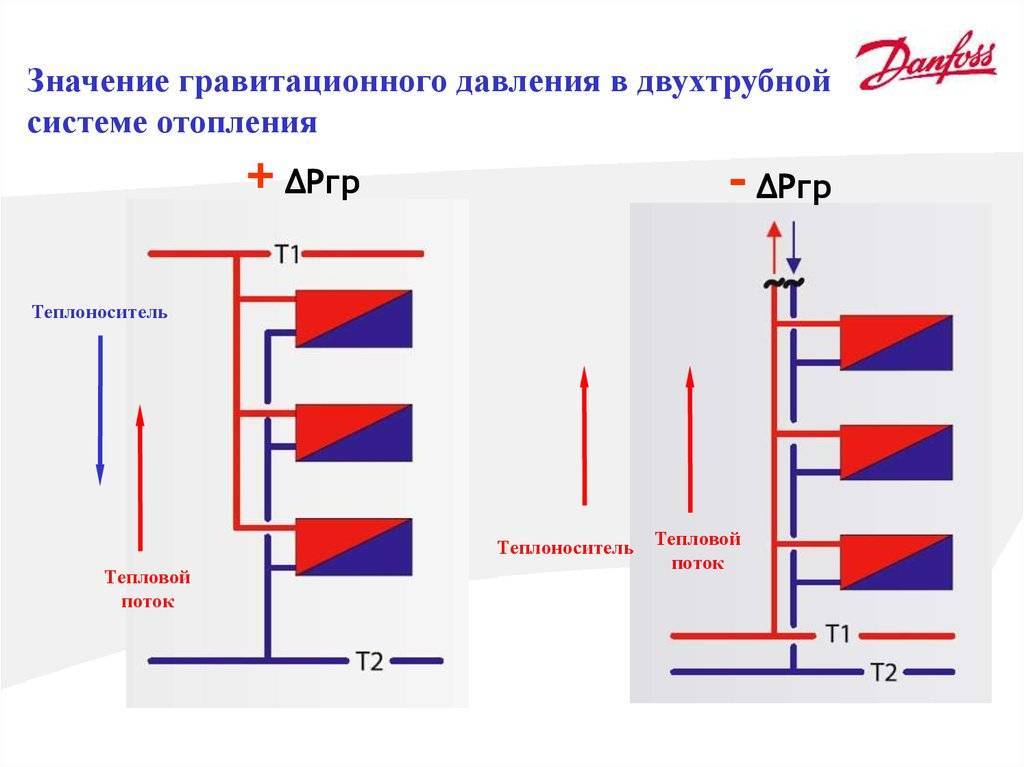

Двухтрубная

Наиболее часто в многоэтажных домах используется двухтрубная схема отопления. В такой системе имеется труба для подачи и труба для возврата теплоносителя. Каждый радиатор отопления для подачи подключен к одной трубе, а для обратки – к другой. Преимуществом является то, что на всех этажах подается теплоноситель необходимой температуры, а остывший – возвращается по отдельной линии.

Давление в системе отопления необходимо для того, чтобы обеспечить её теплоносителем, чтобы во всех квартирах многоэтажного дома была комфортная температура. Таким образом, чем больше этажей в доме, тем выше давление. Под его значение подбираются соответствующие отопительные приборы

Важно, чтобы показатели сохранялись в допустимых пределах

Превышение значения рабочего давления может привести к поломке отопительных приборов и их протечке, а впоследствии остановке отопления во всем доме. В случае низкой нагрузки теплоноситель может не достигать верхних этажей, а также возможно вскипание (кавитация) теплоносителя.

Виды отопительных схем: слева – проточная; справа – с байпасом

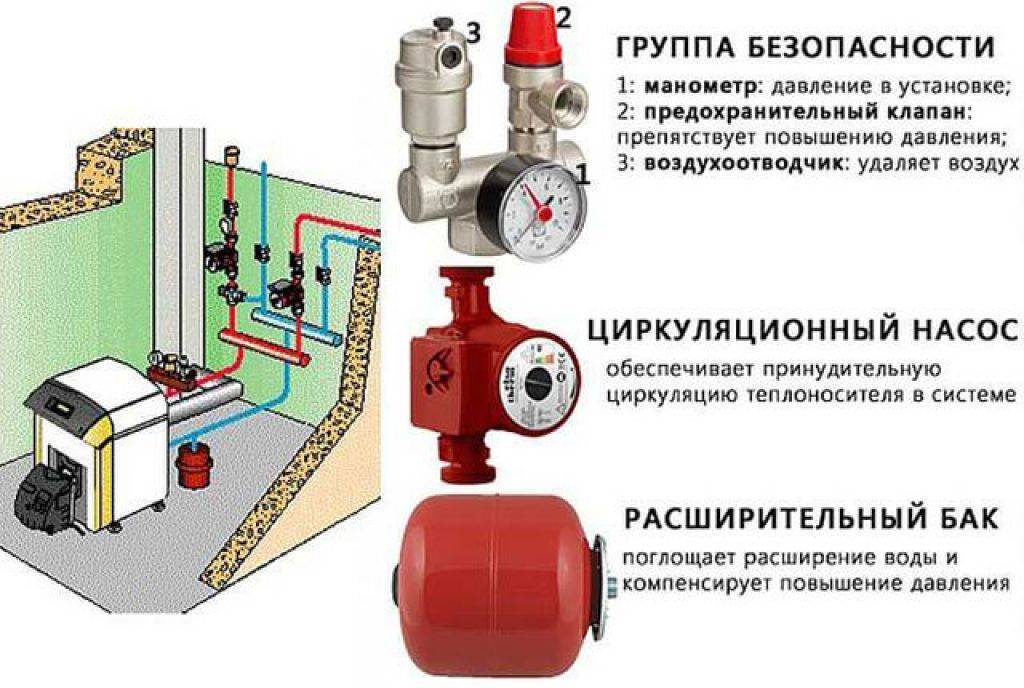

1. Котел. Выполняет нагрев теплоносителя.
2. Циркуляционный насос. Обеспечивает принудительную циркуляцию теплоносителя.
3. Расширитель. Нивелирует давление в системе при нагреве, а в результате и расширении теплоносителя.
4. Автоматический воздухоотводчик. При образовании завоздушивания в трубопроводе автоматически выпускает воздух.
5. Запорная арматура. Кран позволяет заменить радиатор, не спуская теплоноситель из теплопровода.

Нормативное

Нормативное значение определяется технической документацией, в частности «Строительные нормы и правила» (СНиП). На этот показатель влияют следующие факторы:

• площадь многоквартирного дома;
• удаленность от котельной;
• тип трубопровода;
• диаметр трубопровода;
• мощность отопительной системы.

Норма для многоэтажки высотой до 9-ти этажей составляет 5-7 атмосфер. Если дом превышает 9 этажей, то значение нагрузки должно составлять 7-10 атмосфер. Если нижняя подача с повышением этажности давление падает, какое оно будет на последнем этаже, зависит от мощности насоса. Разница между первым и последним этажом не должна превышать 10%. Таким образом, если на первом этаже давление 10 атмосфер, то на последнем оно должно быть не меньше девяти.

Давление, при котором испытывают систему, (испытательное давление) должно быть на 15-20% выше рабочего, это обеспечит запас прочности.

При запуске системы возможны гидроудары и нагрузка значительно превышает рабочее значение. Поэтому прочность отопительных приборов должна быть способна выдержать такую нагрузку.

Общая характеристика

Существует несколько видов давления в отопительных системах:

1. Статическое давление. Данная величина определяется соответствием высоты столба теплоносителя и силой, которая из-за этого воздействует на элементы отопительной системы. При расчетах обычно учитывается, что 10 метров высоты соответствуют 1 атмосфере.
2. Динамическое давление. Лучше всего понять, что такое динамическое давление, поможет циркуляционный насос, за счет которого и обеспечивается данная величина. Динамическое давление теплоносителя в системе отопления возникает при его транспортировке по трубопроводу и воздействии на внутренние поверхности системы.
3. Рабочее давление. Формирование рабочего давления осуществляется за счет совместной работы двух предыдущих значений. Именно рабочее давление воды в системе отопления обеспечивает ее полноценную и качественную работу.

Самое большое давление в системе оказывается на водяную рубашку отопительного котла – она находится ниже остальных элементов. Правда, иногда встречаются конструкции, в которых котельная расположена на крыше, и в таком случае наибольшая нагрузка будет приходиться на самую нижнюю часть трубопровода.

При увеличении температуры теплоносителя давление в системе также растет, поскольку вода начинает расширяться. Если в системе установлен циркуляционный насос, то за счет динамического напора величина рабочего давления достигает максимального значения, поэтому думать о том, как создать давление в котле, не придется. Впрочем, при наличии расширительного бачка в открытой отопительной системе это не приводит к негативным последствиям.

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

На реальную величину давления влияют следующие факторы:

• Состояние и мощность оборудования, подающего теплоноситель.
• Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
• Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
• Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры

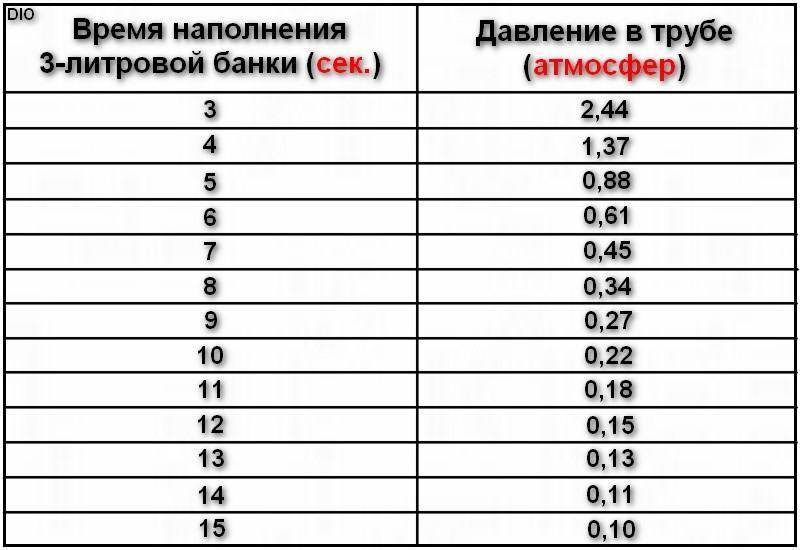

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

• на подаче теплоносителя от источника и на выходе;
• перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
• на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.
